2015년 1월 26일 월요일

다용도 적외선 열화상카메라 IRtek Ti160 Thermo kwik의 활용

적외선 열화상 카메라를 이용하는 검사방법은 매우 직관적이고 편리하다. 해외여행을 다녀온 사람은 공항 입국장에 설치된 열화상카메라를 한 번쯤은 확인해 볼 수 있었을 것이다. 중급이상의 열화상카메라에는 실제 카메라의 실사사진과 열화상사진을 같이 촬영할 수 있고 간단히 화면을 저장하거나 필요에 따라서 현장에 메모가 불가능 할 경우에 음성저장도 될 수 있는 기능이 있어야 좋다. 열화상카메라는 상대적인 열노출 상태를 색으로 비교하여 화면에 표시해주며 절대적인 온도를 표기해 줄 수 있어야 한다.

적외선 열화상카메라의 선택방법

다양한 기능은 고급제품에는 항상 포함되는 것이다. 그러나 반드시 필요한 기능이 포함되어 있는가는 매우 중요한 선택기준이 될 것이다.

선택기준 (중요판단기준 순서)

a. 화소수가 높은가? 대형 액정화면인가? (적절성판단, 반드시 높아야 하는지는 가격대로 판단)

b. 아날로그 Zooming 장치의 유무 (멀리 있는 화상을 측정해야 하는 여부)

c. 실사와 화상을 같이 촬영할 수 있는가?(중요한 기능, 열화상만 촬영할 수 있을 경우 비교불가)

d. 저장방법(SD카드로 간단히, 많은 양을 저장할 수 있는가?, 음성을 같이 저장?)

e. 가벼운가?(소지 편의성)

f. 충격 및 적정한 방수기능 (때때로 측정 중에 빈번히 발생하는 행위)

g. 빠르기와 다양한 기능.

예) IRtek Ti160 Thermo kwik

1. 추천사용도:

다용도 적외선 열화상카메라 (설비검사, 진단용, 감시용, 의료용, 설비관리용, 기계전기설비)

2. 장점:

중간가격대 준전문가용 열화상카메라, 음성녹음 포함 사진 저장, 2배 광학zoom, 1300만 화소, IP54충격보장 2m높이, 다양한 자동측정설정, 빠른 데이터 취득.

TEL: 02-6475-8178 FAX: 02-6971-8178 mail: sales@astint.co.kr

관련 Tag

열화상카메라, Infrared, 열화상, 설비진단, 의료용, AI, 적외선 카메라

2015년 1월 21일 수요일

기밀성 확인방법-초음파발생기의 활용

초음파를 이용해서 밀폐성을 검사하는 방법이 있다. 조선산업의 탱크 밀폐성, 자동차 실내의 누설범위, 압력탱크 또는 기밀실의 누설검사, 냉장실과 음향실의 누설검사 등에 적용되는 이 Application방법은 초음파의 직진성과 에너지 전파성질을 이용한 것으로 밀폐공간에 무지향성 초음파발생기를 설치하고 기밀된 외부의 틈에서 초음파 진단기 또는 초음파 진단카메라 등으로 귀로 듣고 눈으로 보고 사진을 찍어서 누설되는 위치를 파악하는 검사방법이다.

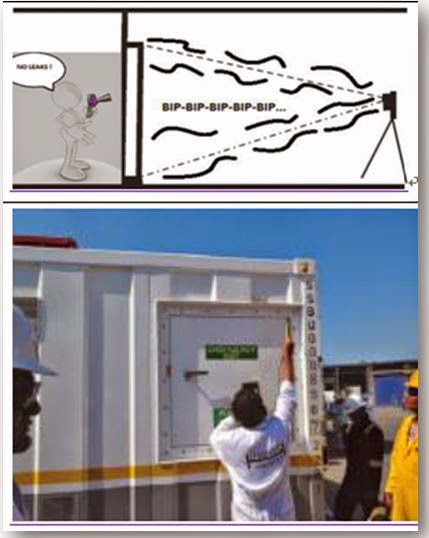

초음파발생기를 이용하여 밀폐 검사에 적용

자체적으로 발생하는 초음파가 없거나 신호가 미약할 경우에는 초음파발생기를 이용하면 효과적인 밀폐상태를 파악하는 데 도움이 된다.

즉, 밀폐실내의 내부에 초음파 발생기를 두고, 자동차의 외부에서 초음파진단기 Leak shooter를 이용해서 초음파가 발생하는 곳을 추적하면 누설되는 곳을 쉽게 찾을 수 있다. 이는 자동차나 조선업의 해치커버 또는 밀폐가 있어야 하는 곳에서 생산관리, 품질제어, 품질검사 등에 활용되는 기법으로서 매우 쉽고 간단한 검사기법이라고 할 수 있다.

초음파 설비진단기 Leak shooter는 기계의 마찰음, 결함 및 충격음의 발견 이외에도 초음파가 발생하는 공기누설음, 전기 코로나의 정량측정 등을 아주 효과적으로 측정하고 관리할 수 있다. 무엇보다도 정량적인 수치 ‘dB’값 과 직접 귀로 들어 봄으로써 정상 비정상여부를 판단할 수 있다는 장점이 있다. 그리고 또한 이를 응용해서 품질관리(QC)나 생산성향상에도 적용하고 있는데, 특히 조선업의 해치커버의 밀폐성여부, 자동차의 밀폐성여부도 이에 해당한다.

All copyright 한국CBM(주) written by BISOPE , vs72@naver.com, 070-4388-0415, www.kCBM.kr

관련 Tag

초음파설비진단기, 초음파설비진단카메라, 초음파발생기, 초음파 발생장치, 밀폐검사, 누설검사, Leak shooter, 누출검사

2015년 1월 12일 월요일

가스누출 감지 카메라-초음파 Leak shooter

기체와 액체를 의미하는 유체는 고체와의 마찰이 발생할 때 초음파(Ultrasonic)를 발생한다. 이를 음향방출(Acoustic emission)이라는 비파괴 검사용어로 사용되기도 하는데 이 때 발생하는 초음파는 직접적으로 소음이나 진동으로 파생되기 전에는 초음파 자체를 사람이 들을 수는 없다. 또한 진동으로 느낄 수도 없다. 그래서 초음파 감지기는 가청음역대의 주파수로 이 초음파를 변환하여 헤드폰으로 듣고 이상현상을 판단하게 된다. 그런데 최근에 프랑스(Synergys technologies)에서 칼라 액정 화면에 가스가 누출되는 위치를 표기할 수 있는 초음파 가스 감지기를 선보였고 전세계적으로 선풍적인 관심을 보이고 있다.

카메라형 초음파 감지기를 안전과 에너지 절감에 이용

화면에 물리적 상태를 표기할 수 있다는 것은 혁명이다. 특히 가스누출감지기(초음파) Leak shooter는 초음파가 발생하는 누설위치를 그 양을 표시(dB)하여 칼라화면에 표기해주므로 만일에 있을 가스누설로 인한 대형사고를 방지하는 안전 검사장치로서 아주 유용하게 사용할 수 있다.

특히 최근의 대형사고들로 인해 가스누출현상을 사전에 방지할 수 있는 검사장치를 최신 기술로 파악할 수 있다는 것은 매우 좋은 방법이 될 수 있다. 초음파는 우리가 들을 수 없으므로 변환장치가 필요한데 동종의 초음파 누출감지기는 헤드폰 만으로 그 양을 판단할 수 있었지만 본 Leak shooter (LK1000)은 화면에 그 위치까지 표기 할 수 있는 매우 혁신적인 계측 감지기라고 할 수 있다.

초음파가 발생하는 곳을 눈으로 추적하면 가스가 누출(Leak)되는 곳을 쉽게 찾을 수 있다.

TEL: 02-6475-8178 FAX: 02-6971-8178 mail: sales@astint.co.kr

관련 Tag

초음파 가스누출감지기, 카메라초음파, 초음파형 누출감지기, 가스누출, 가스누설, 누설검사, Leak shooter

2015년 1월 7일 수요일

다양한 설비진단의 기술과 적합한 계측기의 선택

초음파는 가청주파수(20Hz~20kHz)를 상위하는 음파(종파)로서 투과성질이 있고 에너지를 집적할 수 있는 장점이 있다. 사용처는 자동차 후방감지기에서부터 산업용(위치제어, 비파괴검사), 의학과 군사용으로 다양한데 그중에서 초음파(Ultrasonic)를 이용한 설비진단방법은 진동과 열화상으로 할 수 없었던, 오일로 할 수 없었던 그 영역이 따로 존재함이 있다. 그 것은 다름아닌 직감(오감)의 사용에 의한 ‘편리성’이다. 이러한 편리성은 인체의 진단과 비교하면 청진기(진동)과 초음파촬영의 차이점으로 비교할 수 있다. 어쨌든, 중요한 점은 “직접 듣고 보고 판단한다.”는 점이다. 인간의 감각은 생각보다 아주 뛰어나서, 변화량을 기억하고 집어내는 능력(dB의 원리)은 훌륭하기 때문이다.

진동, 열화상, 윤활분석과 초음파의 비교1

영역구분	진동 , 윤활, 열화상 및 기타	초음파
진단 및 평가방법	FFT spectrum분석, wave분석, 윤활마모, 오염도등 채취분석, MCSA분석 등 고도의 해석지식필요	측정한 자료를 가청영역으로 변환하여 귀로 듣고 판단하거나, Level(uV)을 측정하여 비교한다.
측정방법	측정오차에 매우 염려하며, 공진에 대한 고려, 여러 방향에서 측정하여 방향성을 고려(진동)	한 곳을 수직으로 접촉(고체음) 측정 또는 음향센서로 근접, 비접촉 측정.
기계의 속도 (주파수대역)	고속에 적용, 초고속 및 초저속의 기계는 측정곤란	저속, 고속의 음향진동특성을 모두 관찰가능.
판단기준	기계의 상태판단(30Hz~30kHz), 윤활은 초기발견과 관리방법이 적절하며 열화상은 초기보다는 말기에 가깝다.	결함의 초기발견(40kHz)
투자비 회수율	고가의 끝없는 투자, 장기적인 효과 예상	Assembly detector구성, 즉각적인 설비상태판단, PM직접적 근거제시
Leakage적용 (공기,전기)	전문장비 추가로 설치, 별도교육 필요. 열화상도 변형 적용 후 반응.	누설의 위치와 양, 코로나 방전상태 등을 즉각 판단.

All copyright 한국CBM(주) written by BISOPE , vs72@naver.com, 070-4388-0415, www.kCBM.kr

관련 Tag

설비진단기술, 설비진단계측기, 진동과 초음파의 차이, 열화상카메라, 초음파설비진단기, 초음파설비진단카메라, 진동스펙트럼, 라우트, 루트모드.
