적용사례- 연구실험용 Vibration 진동측정 블랙박스- Mide
진동은 시간에 따라 반복되는 동적인 운동이므로 충격, 피로파괴(Fatigue failure), 환경(지진, 공해, 충격, 붕괴 등)과 관련이 높습니다. 연구자는 이 원인을 밝히기 위해서 다양한 시험을 하게 되는데 따라서 원본 데이터(Raw data)를 저장할 수 있어야 하고 측정이 편리하고 간편해야 합니다.

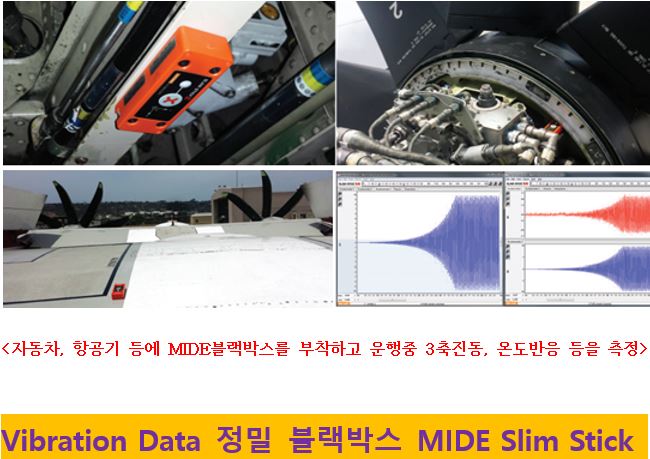

Vibration Data 정밀 블랙박스 MIDE Slim Stick
수십개 이상의 진동원인 또는 움직이는 기계로부터 발생하는 진동의 측정은 전원공급, 저장장치, 유선케이블처리, DAQ의 관리 등 측정자체가 매우 어렵습니다. 그런데 센서, DAQ, 밧데리, 저장매체가 동시에 한 모듈에 있는 MIDE Slim Stick은 이 것을 한번에 해결하여 데이타 솔루션을 구할 수 있습니다. 무엇보다도 진동뿐만아니라 온도, 압력, 조도, 자이로, 소음, GPS도 함께 가능합니다.
More information? -> vs72@naver.com, 070-4388-0415, 한국CBM, kcbm.kr
키워드 | 진동교육, 진동계측기, 진동진단, 진동교육, 음향카메라, 진동센서, MIDE |
데이터 로거(진동,온도,압력,습도,자이로,조도,GPS)
- 충격기록계, 환경기록 및 진단 등
- Shock & Vibration 측정 데이터 로거
- 3축 가속도 진동 계측
- * 피에조 가속도 : ±100~2,000g, sampling rate : 20kHz
- * Mems 가속도 : ±40g, sampling rate : 4kHz
- 배터리 용량 : 250~4,000 mAh
- 저장 공간 : 8GB(Sampling rate : 1000Hz 시 연속 12시간 계측)~메모리 및 설정에 따라 2주
- 재질 : 알루미늄 7075, PC
- NIST Traceable Calibration
- 내장 센서 : Gyroscope, magnetometer, pressure, temperature, humidity & light
- 최신 대용향 16GB 메모리 wifi
주요기능
- 진동가속도 기록저장
- 20kHz sampling rate
- 3축 Piezo Accelerometer (25-2000G)
- DC MEMS Accelerometer 200G(option)
- 시간기록저장(time stamp), 8GB~, 엑셀 출력
- Trigger기능(수동, 자동)
- Rechargeable battery, USB통신
- 5hr~최대1000hr 기록가능
- 소프트웨어 설정 및 후처리가능 (S/W)
- EMI(MIL-STD-461F)
- Filter 5order low-pass (H/W)
특장점
- 초소형 크기(7.6cm-3cm-1.5cm)
- 간편한 설정(인간편의), 간편한 설치(가벼움), 간편한 관리
- 고성능, 합리적 가격대
- 고주파 측정(PIEZO) 및 저주파 측정(MEMS), 고충격 측정(2000G)
- AC 및 DC측정
- USA
주요용도
- 수송기계연구, 미사일, 항공기, 자동차, 철도차량, 가변속 기계진단.
- 중요설비 및 장비수송, 보험, 택배
- 사고기록 및 진단
- 충격기록계, 환경기록 및 진단 등
