‘계측할 수 없으면 개선할 수 없다!’ 이 것은 측정의 목적과 측정이 기술의 중요성을 알려주는 기술컨설팅 전문사 한국CBM의 방향입니다. ‘진동과 소음’ 기타 그 밖의 대상의 상태를 의미하는 물리적인 특성들(온도, 응력, 변위 등)의 측정에 관한 기술적인 문제로 고민이십니까? 직접 측정하기는 어렵고 선택하기도 쉽지 않습니다. 이제 피할 수 없는 것, 감시시스템(모니터링시스템) 및 진동소음 등 측정진단장비 선택, 교육과 예측진단/진동 분석체계요구, 소음대책 등 다양한 곳에서 우리에게는 반드시 해결해야 하는 문제입니다.

한국CBM의 (Technical Service)는 아래와 같은 기술 커리큘럼을 가지고 있습니다.

1. 진동진단 기술지원, 진동측정기술지원, 소음진단 기술 지원 및 측정, 특수측정(수송기계, 진동동영상, 음향카메라, 원격측정 등)

2. 각종 상태물성 측정법개발, 신호처리 및 Featuring 파라미터 추출지원

3. 기계 진동진단 관리대행 (연간계약-정기측정-정기보고서)

4. 대책설계 지원 (진동대책, 소음대책), 최적 구매 정보 지원.

5. Trouble Shooting 진단 지원(원인해석)

6. 전체 생산설비의 평가(Assessment), 설비 진동관리 및 평가기준 등의 셋업.

7. PDM측정기술 및 측정주기 셋업, CBM모니터링시스템 최적설계 기술지원.

8. 공동기술개발, 연구 및 설계.

9. 고성능 장비대여

10. Guarantee형 Total 진단(측정-진단-대책-시공-개런티측정; 약속된 진동수준 미달시 미청구)

All copyright 한국CBM written by BISOPE



[한국CBM(주)-진단모니터링 - 홈] 상태측정분석, 특성화 모니터링시스템, CBM진동교육.... CBM 종합솔루션...한국CBM

측정분석(진동소음)기술컨설팅+CBM모니터링시스템+교육

kcbm.kr

키워드	진동소음교육, 계측, 진동소음컨설팅, 진동소음진단, Pdm, CBM

모니터링 -기계설비 진동온도 모니터링시스템 에 관한 질문과 해답

 모니터링 -기계설비 진동온도 모니터링시스템 에 관한 질문과 해답

? 기계설비의 진동문제로 고민이다.

? 고가격 대규모 정밀 모니터링시스템을 설치하기는 어렵다.

? 설비진단모니터링도, 원격모니터링도, 어려운 진동분석도 정말 가능할까.

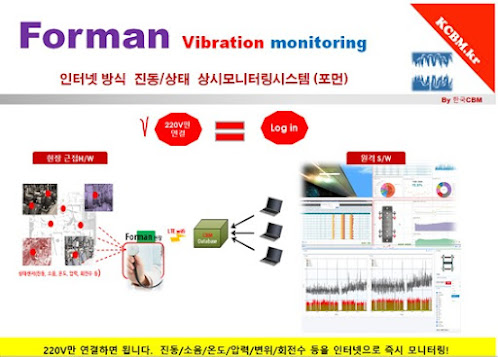

진동모니터링시스템 포먼-kcbm.kr

ü 중요 모니터링대상 산업용기계, 정밀기계, 수송기계, 군용장비, 중공업, 선박, 빌딩, 교량, 구조, 항만설비, 방음벽, 지반, 탑타워, 수문, 와이어, 쿨링팬, 터널, 배관, 붕괴, 발파현장, 중요설비 (Gearbox, Motor, Fan, Pump, Compressor, Roll, Blower, Machine tool, Robot, pipe)

ü 산업분야 (정밀기계, 철도, 자동차, 선박조선, Military, 항공, 정유 중화학공장, 철강, 제지, 전력, 가스, 에너지, 중공업, 공작기계, 시멘트, 건물, 건설현장, 공사장)

ü 설비/구조 관리자, 연구자, 교육자, 진단자격보유자, 진동분석가, PHM/CBM/PdM. 예측진단팀, 생산팀, 정비팀, Reliability팀

More ? -> 한국CBM(주) vs72@naver.com, 070-4388-0415, www.kCBM.kr

​

All copyright 한국CBM(주) written by BISOPE

​

#진동단위, #변위, #pcb센서, #IMI센서, #스펙트럼, #visope, #bishop, #공학단위, #진동측정, #진동분석, #주파수분석, #공진측정, #공진분석, #3축진동, #가속도센서, #fft, #베어링진동, #진동소음교육, #설비진단, #cbm, #AI, #베어링결함, #베어링진단, #모니터링, #진동모니터링, #VMS, #CMS, #CBM, #PLC

진동 (변위, 속도, 가속도)- 무엇이 옳은가? r



진동 (변위, 속도, 가속도)- 무엇이 옳은가?

--------------------------------------------------------------------------------------------------------------------------

주파수 범위가 정해졌다면 진동은 이제 진폭으로 말한다.

진동의 진폭을 단위로 표현할 때, 과거에는 소음처럼 거의 dB로 표현했지만 이제는 더 많은 규칙을 알고 있어야 엔지니어간에 서로 소통할 수 있다. 측정하는 대상체(건물, 사람, 기계)에 따라서 또는 주요주파수(저주파, 고주파)에 따라서 또는 결과의 관심관점(응력, 에너지, 파워)에 따라서 진폭의 단위를 서로 달리하기 때문이다.

무엇보다 절대로 진동의 진폭단위를 하나로 통일할 수 없다. 평가를 위한 성문기준, 참조기준, 측정기준 등에서 언급하는 단위가 모두 다른 단위를 사용하기 때문이다.

변위, 속도, 가속도의 선택은 진동의 크기를 원하는 용처에 따라 다르다.

변위와 속도 그리고 가속도는 서로 미적분을 통해서 변환이 가능하다. 하지만 단위변환의 오류때문에 센서의 출력에 맞는 단위를 사용해야 좋다. 다시 말하면 원하는 단위를 얻으려면 그 출력으로 나오는 센서를 이용해서 측정하는 것이 원칙적으로 옳다. 하지만 일반적으로 가속도센서를 이용하여 속도로 변환하여 평가하고 변위는 직접 변위센서를 통해 측정하는 것이 좋다.  또 거의 당연하다.

진동진폭단위	변환식	주단위 (SI)	부속단위	용도	주파수	센서	공학 근거
변위 (Displacement)	D=X	µm(기계) mm(구조)	Peak to Peak (P-P)	-정밀기계변위계측, -배관변위계측, -대형기계 비접촉 -축거동 감시, -건축물최대거동측정	저주파 ~500Hz	-LVDT -Laser -Proximity probe(0~1kHz) -wire, bar type	응력 (σ=Eε)
속도 (Velocity)	V =Xw	mm/s(기계), cm/s (kine) 건물 ,구조	rms , 0 to Peak (0-P)	-기계건강평가(MHM) -발파진동 및 건물피로평가	중간주파수 10Hz~3kHz	-Velocity meter(10Hz~1kHz)	에너지 (E=1/2 mv²)
가속도 (Acceleration)	A =Xw²	G, m/s²기계,   gal(cm/s²) 정밀기계, dB(V) VAL(공해진동)	rms	-기계 및 구조 안전 -사람의 건강 및 공해진동 -지진	고주파 3kHz~	-Accelerometer (Piezo, Mems) 0~30kHz	힘 (F=ma)

 X(초기변위), w(각주파수, 2πf), f(주파수)
