진동평가의 표현방법 (진동상태의 등급표시 ABCDE)

진동평가의 표현방법 (진동상태의 등급표시 ABCDE)

--------------------------------------------------------------------

진동을 담당하고 있는 사람은 관리자나 기타 다른 기술을 담당하고 있는 사람으로부터 현재의 진동상태는 어떠한가를 묻는 질문을 반드시 듣게 되어 있다. 심지어는 말로 듣고 데이터를 측정하여 전달해 주었을 뿐인데 이에 대한 결과를 물어볼 수 도 있다. 상태를 평가한다는 것은 절대, 상대, 상호기준 등에 따라서 종합적으로 판단해야 하기 때문에 쉽게 답변할 수 없지만 그러나 반드시 확인해 주어야 한다면 ‘절대평가’에 따라 그 결과와 근거를 낼 수 있다. 이 상태는 양호/ 불량/ 불가 등으로 주로 구분되어 표현되는데 그 다양한 표현과 표준에 대해서 정리하여 보았다.

진동평가의 등급표시

우선, 해외 각 기준 및 그래프를 이용한 참조기준 등에서 표현된 방식은 영국형은 주로 ABCDE 5등급으로 표기하는데 표현하는 용어와 순서(대부분 A가 가장 좋은 상태이지만 어떤 등급은 E가 가장 좋은 상태)는 약간씩 다르지만 대체로 주파수별 등급 진동치(진동량, 진폭)를 표기하고 있다.



가장 많이 사용하고 있는 진동 등급의 표현방법은 ISO10816이나 7919에서 사용하고 있는 A/B/C/D의 4등급으로

A영역 :신규로 설치된 기계

B영역 :장기간 운전이 허용되는 기계

C영역 :장기간의 연속 운전에 적절하지 못한 기계 (제한된 기간 동안 운전)

D영역 :기계에 손상을 입힐 정도로 매우 가혹한 상태

기타 국내에서 고시, 활용하고 있는 안전진단 기준치(산업안전관리공단)의 평가등급도 이와 유사하다. A/B/C/D/E로서 매우 양호한 상태를 A로 정하고 있다.

또한 위의 등급들을 잘 살펴보면 대체로 설비의 중요도와 잘 연관할 수 있어서 예를 들어 설명하자면 A등급을 만족하는 기계나 정밀해야 하는 구조, B등급까지 만족하는 기계나 구조(바닥, 위치)를 기준하기도 한다.

키워드	온라인 모니터링시스템, VMS, 알람설정, 진동 위험설정, trend, 진등등급

All copyright  한국CBM  written by BISOPE , vs72@naver.com, 070-4388-0415,  www.kCBM.kr

DC센서와 AC센서 (동하중 측정센서의 종류)

DC센서와 AC센서 (동하중 측정센서의 종류)

--------------------------------------------------------------------

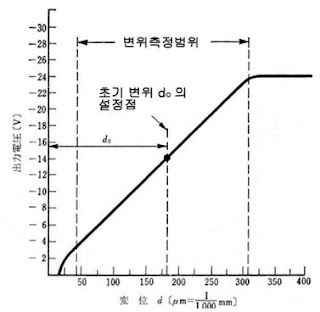

진동센서의 종류에 따라서 기준위치를 중심으로 반복하는 진폭과 기준위치를 벗어난 길이를 모두 측정할 수 있는 와전류 타입 변위센서도 있고 기준위치를 중심으로 반복하는 진폭만을 측정할 수 있는 가속도센서도 있다. 또한 기준위치를 중심으로 반복하는 진폭과 아울러 중력가속도를 기준으로 센서의 설치방향을 추가로 알 수 있는 MEMS 가속도계 또는 Gyroscopic센서도 있다. 다양한 진동센서의 선택이 그리 쉬운 것만은 아니다. 흔히 우리가 Dynamic만 측정하느냐 또는 Static도 같이 측정할 수 있는 진동센서인가가 결정해야 하는 중요한 사항일 것이다.

DC와 AC의 차이점(진동)

원리적으로 설명하면 DC를 측정한다는 것은 진동을 측정한다는 것과 다르다. 저주파로 상하로 크게 움직이는 것도 사실 반복만 한다면 AC센서에서 측정이 가능하기 때문이다. (물론 저주파 측정이 가능하도록 노이즈 제거기술이 탑재된 DAQ와 MEMS센서 또는 고감도 Piezo센서의 사용한 경우). 그런데 진동관련 계측기에서는 DC는 AC를 포함하고 있으며 순수한 DC성분도 갖고 있어서 정밀급, 저주파 측정시스템에 센서로부터 신호를 정리할 때 자주 사용된다.

*DC와 AC를 구분하는 정의 원리모음

-DC는 기준선이 자체가 움직이는 것이며, AC는 기준선을 중심으로 반복하는 것으로 이해하자

-DC는 AC를 포함한다. (계측분야의 경우, 처음위치에서 기준위치까지의 진동이 반복하는 최종거리의 측정이 DC를 의미한다.

-True peak, True rms로 불리우는 것은 DC신호를 의미한다.

-DC센서는 AC센서보다 정교하다고 하기보다는 원리가 다르다. (압력변동이 아닌 위치인식)

-AC필터링을 적용한 AC센서는 Static한 운동(Move)은 측정하지 못하지만 진동(Dynamic, Vibration)은 측정할 수 있다. 진동만을 측정할 경우 AC필터를 반드시 채용한다.

-DC는 저주파를 포함한다.

-DC가 가능한(Static)센서는 Proximity probe, LVDT, Laser, Wire, Bar type, Gap센서 등이 있다.

All copyright  한국CBM  written by BISOPE , vs72@naver.com, 070-4388-0415,  www.kCBM.kr

키워드	진동계측기, DC, AC, 진동센서, FFT, Proximity probe, LVDT, Laser, Wire, Bar type, Gap센서, Dynamic센서, Static센서
