진동센서(접촉형)의 측정방향과 위치 (Accelerometer measurement direction)
-------------------------------------------------------------------------------------
진동 가속도센서를 일단 진동하는 표면에 잘 고정된 상태로 부착해야 한다는 것은 매우 중요한 사항이다. 그러면 어디에 진동센서를 부착해야 하는지의 문제를 생각해 본다. 또한 이 문제를 잘 살펴보면 어느 방향으로 측정할 것인가와 대상물체의 공간적인 어느 위치를 설정하는 가에 있을 것이다. 자세한 기준을 찾기 전에 우선 이 원리를 이해해야 한다. 여기에서는 진동측정(상태모니터링, 설비진단, 온라인모니터링)을 위한 지점과 방향의 세계적으로 엔지니어들에게 약속된 사항에 대해서 설명한다.
Accelometer Measurement direction & Installation
물체(구조 또는 기계)가 진동하는 것을 측정한다
는 것은 평가(Assessment)를 위해 하는 것이 첫 번째 이유이고 두 번째 이유는 진동의 원인을 파악하는 진단(Diagnosis)을 하기 위함이다. 그런데 진단을 한다는 것은 주파수분석 이외에 물체의 거동(Moving, Shape)을 확인하는 일이 반드시 필요한데 그러기 위해서는 물체를 이루는 요소(component)의 커플링 측 전단(Drive End, DE, Inboard)/후단(Non drive End, NDE, Outboard)의 각 방향(수평, 수직, 축- Horizontal, Vertical, Axial-H, V, A)을 모두 측정해야 한다.
는 것은 평가(Assessment)를 위해 하는 것이 첫 번째 이유이고 두 번째 이유는 진동의 원인을 파악하는 진단(Diagnosis)을 하기 위함이다. 그런데 진단을 한다는 것은 주파수분석 이외에 물체의 거동(Moving, Shape)을 확인하는 일이 반드시 필요한데 그러기 위해서는 물체를 이루는 요소(component)의 커플링 측 전단(Drive End, DE, Inboard)/후단(Non drive End, NDE, Outboard)의 각 방향(수평, 수직, 축- Horizontal, Vertical, Axial-H, V, A)을 모두 측정해야 한다.
물론, 측정할 위치가 한정적이거나 물체가 너무 작은 경우 그리고 동시채널측정이 필요한 가변속 설비의 경우에는 DAQ채널수의 한정에 의해 위의 모든 지점과 방향을 측정할 수 는 없을 것이다. 그러나 측정결과의 완벽성은 측정위치를 얼마나 잘 준수했는가에 따라 결정적인 차이를 보일 수 도 있음을 명심해야 한다. 이 경우를 보충하기 위해서 3축센서의 활용이 매우 효과적일 수도 있다.
1) 각 측정점은 3방향(Horizontal, Vertical, Axial)에서 데이터를 수집한다 (3축 센서의 활용유리)
2) 진동원으로부터 유효한 전달 경로(베어링 중심선의 수직, 수평 연장선상)를 가지는 견고한 케이싱에서 측정한다.
3) 동일한 방법으로, 동일한 위치에, 동일한 부하, 동일한 시간대에 진동을 측정한다
4) 부하측(DE)과 반부하측(NDE)을 측정한다. (가능하면 베어링 부근)
5) 설치 표면은 평탄하고 청결하며 기계 상태를 반영하고 있는 장소에 설치 한다.

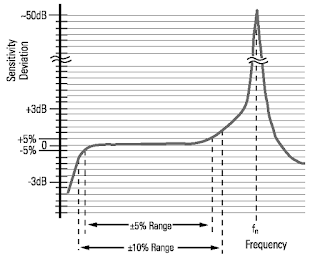

6) 설치시 마운팅 공진주파수가 유효주파수 범위 밖에 있어야 한다.
|
