강지지와 유연지지 (ISO10816 지지방법 평가기준)
--------------------------------------------------------------------
어떠한 법, 규정, 기준 등을 평가하기 위해서는 기준내용에 구분요소가 있는데 이 내용을 이해하지 못하면 평가를 할 수 없다. 회전기계를 평가하기 위해서 가장 많이 사용되는 ISO10816을 살펴보면 ‘군(group)’, ‘경계(A,B,C,D)’, ‘지지종류(강지지, 유연지지)’가 바로 이에 해당된다. 이 중에서 지지종류는 기계를 지지하고 있는 방식을 구분하는 것인데 기록되어 있는 내용이 또한 이론적이다. 자세하게 적혀있어도 이론적인 것은 틀림없다. 다름아닌 차단이 목적인가 또는 강하게 고정하는 것이 목적인가 를 판단하는 것인데 ‘고유주파수’를 현장에서 평가하는 사람들이 즉시 알 수는 없기 때문이다. 예를 들어 설명한 것도 실제현장과는 다르다.

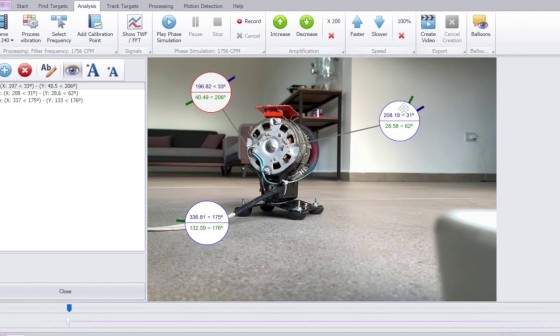

Rigid & Flexible support
ISO10816에서 정의하고 있는 내용은 다음과 같다.
－강성 지지대
－유연 지지대
이들 지지대 상태는 기계와 기초의 유연성 사이의 상호 관계로서 결정된다. 만일 측정 방향으로 기계 및 지지 시스템으로 된 복합체의 최저 고유 진동수가 주 가진 주파수(대부분의 경우 회전 주파수)보다 적어도 25 % 이상 크다면, 이 지지 시스템은 그 방향으로 강성이라 간주할 수 있다. 그렇지 않은 경우의 다른 모든 지지 시스템은 유연하다고 간주할 수 있다.
출력 10 MW를 초과하는 터보 발전기나 압축기 및 수직형 기계 세트에는 보통 유연 지지대를 채택한다든지, 주로 저속으로 회전하는 중대형 전기 모터에는 강성 지지대를 채택한다든지 하는 것이 지지대 선택에 대한 대표적인 예이다.
위의 내용에서 가장 중요한 단어는 바로 ‘고유주파수’이다. 고유주파수를 바로 알 수 있으면 25%를 초과한다는 것을 계산할 수 있겠지마는 별도로 측정을 해야만 알 수 있는 값이다. 이 것을 보면 현실적이지 않은 이론적인 것만은 틀림이 없다. 그리고 아래 예에 터보발전기나 압축기 등도 대체로 강성지지 방법을 사용하는데 현장과 잘 맞지 않은 것이다. 실제는 이렇다.
유연지지방법은 대체로 스프링, 고무, 공기 등을 사용해서 기계전체의 고유주파수를 낮춰 유연하게 만든 지지방법으로 사람과 건물을 위해 진동을 차단하도록 사용된 방법이다. 설비를 가동시 반드시 고유주파수를 통과하므로 그 만큼 진동기준을 완화해준 것이다. 건물내 및 옥상설비, 실험실 및 반도체 설비 등 정밀설비 등이 이에 해당된다. 대부분 반면에 강성지지방법은 진동체(회전 및 왕복)를 기초(foundation)에 강하게 지지한 방법으로서 강성을 크게 늘린 것으로 기계의 진동을 최대한 적게 하도록 한 것으로 기계의 수명을 위해서 고안한 방법이다. 이 것은 대부분의 대형공장 지층설치 설비 및 생산설비의 지지방법이다.
정리해 보면 유연지지와 강지지를 구분하는 정석은 계의 고유주파수보다 1.25배 이상인 곳에 운전주파수(회전주파수, 가진주파수)가 있다면 즉, 가동하려면 반드시 고유주파수를 통과해야 하는 시스템은 유연지지이며 고유주파수가 항상 회전주파수보다 상위 주파수에 있을 경우는 강성지지라 한다. 쉽게 설명하자면 스프링이나 고무로 지지되어 있으면 탄성지지, 바닥에 직접 체결되어 있으면 강성지지, 또 다른 예로 건물에 설치되어 있으면 유연지지, 공장(전용공업지역, 발전소 등)에 설치되어있으면 강지지로 구분하면 대체로 맞다. 참고로 ‘유연지지’는 소음진동 이론에서는 ‘탄성지지’라 한다.
