로켓, 항공, 우주 등 아주 빠르게 이동해야 목적을 이룰 수 있는 물체들.…이렇듯 중요한 역할을 하는 기계나 사람이나 모두 순간적인 결정적 사건이 발생할 수 있습니다. 결국 측정, 기록할 수 없으면 대책도 세울 수 없는 것이 있죠. 비행중인 조종사, 멈출 수 없는 순간을 운행하고 있는 모두에게는 블랙박스의 개념이 필요합니다.전원공급이 여유롭지 못하고 공간도 협소해서 케이블, DAQ, 다양한 센서의 설치, 전원공급…., 궁금한 결과를 위해서는 무엇보다 정밀한 측정이 편리하고 간편해야 합니다.

​

<F-18 USA Navy, 조종사의 생리적 현상(physiological events) 등과 관련된 값을 분석하기위해 조종사의 주머니에 넣고 다양한 상태결과값을 측정 후 분석>

ConditionData 정밀 블랙박스 MIDE Slim Stick

수십개 이상의 진동원인 또는 움직이는 기계로부터 발생하는 진동의 측정은 전원공급, 저장장치, 유선케이블처리, DAQ의 관리 등 측정자체가 매우 어렵습니다. 그런데 센서,DAQ, 밧데리, 저장매체가 동시에 한 모듈에 있는 MIDE Slim Stick은 이 것을 한번에 해결하여 데이타 솔루션을 구할 수 있습니다. 무엇보다도 진동(저주파-MEMS+고주파-Piezo를 동시측정)뿐만아니라 온습도, 압력, 조도, 자이로, 소음, GPS도 함께 가능합니다.

More information? -> vs72@naver.com, 070-4388-0415, 한국CBM, kcbm.kr

관련 Tag

진동교육, 진동계측기, 진동진단, 진동교육, 진동블랙박스, 진동센서, MIDE

데이터 로거(진동,온도,압력,습도,자이로,조도,소음,GPS, wifi)

- 충격기록계, 환경기록 및 진단 등

- Shock & Vibration 측정 데이터 로거

- 3축 가속도 진동 계측

- * 피에조 가속도 : ±100~2,000g, sampling rate : 20kHz

- * Mems 가속도 : ±40g, sampling rate : 4kHz

- 배터리 용량 : 250~4,000 mAh

- 저장 공간 : 8GB(Sampling rate : 1000Hz 시 연속 12시간 계측)~메모리 및 설정에 따라 2주

- 재질 : 알루미늄 7075, PC

- NIST Traceable Calibration

- 내장 센서 : Gyroscope, magnetometer, pressure, temperature, humidity & light

- hard case

주요기능

- 진동가속도 기록저장

- 20kHz sampling rate

- 3축 Piezo Accelerometer (25-2000G)

- DC MEMS Accelerometer 200G(option)

- 시간기록저장(time stamp), 8GB~, 엑셀 출력

- Trigger기능(수동, 자동)

- Rechargeable battery, USB통신

- 5hr~최대1000hr 기록가능

- 소프트웨어 설정 및 후처리가능 (S/W)

- EMI(MIL-STD-461F)

- Filter 5order low-pass (H/W)

특장점

- 초소형 크기(7.6cm-3cm-1.5cm)

- 간편한 설정(인간편의), 간편한 설치(가벼움), 간편한 관리

- 고성능, 합리적 가격대

- 고주파 측정(PIEZO) 및 저주파 측정(MEMS), 고충격 측정(2000G)

- AC 및 DC측정

- USA

주요용도

- 수송기계연구, 미사일, 항공기, 자동차, 철도차량, 가변속 기계진단.

- 중요설비 및 장비수송, 보험, 택배

- 사고기록 및 진단

- 충격기록계, 환경기록 및 진단 등

Shock & Vibration 측정 데이타로거- Mide

 적용사례- Shock & Vibration 측정 데이타로거- Mide

충격(shock)과 진동(Vibration), 온습도, 압력, 조도, GPS, 자이로 경사계, 소음 등 물리상태에 관련된 측정자료는 자동차, 철도차량, 항공기, 미사일, 선박 등과 같은 수송기계의 연구에서 반드시 필요한 중요한 자료가 됩니다. 특히 측정시 중요한 것 중의 하나는 원본 데이터(Raw data)를 저장할 수 있어야 하고 측정이 편리하고 간편해야 한다는 것입니다. 어디서든, 언제든, 측정하고 저장해야….

​

초소형 데이터 저장장치 Mide

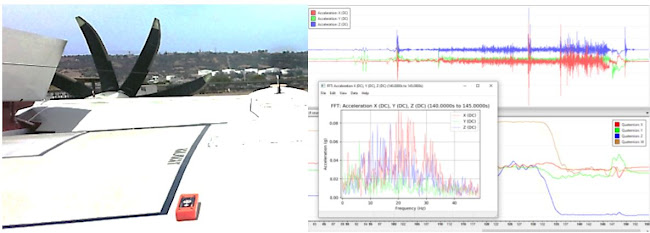

어느 한 곳에서만 발생하는 진동신호는 그렇게 어려운 측정이라 할 수 없다. 그러나, 수십개 이상 또는 움직이는 기계로부터 발생하는 진동의 측정은 측정자체가 매우 어렵고 전원공급, 저장장치, 유선케이블처리, DAQ의 관리 등에서 매우 그렇다. 그런데 DAQ와 저장매체가 동시에 한 모듈에 있는 Mide로 이 것을 해결하여 엔지니어링 솔루션을 구할 수 있다. 정교한 측정이 가능한지의 여부는 이제 확인해 볼 차례이다. (MEMS는 기본+ Piezoelectric, Piezoresistive 중 선택)
