탈부착식 변위센서 세트 Proximity probe set

탈부착식 변위센서 세트 Proximity probe set,

탈부착식 비접촉 축변위센서 세트 진동설비진단기, 진동분석기 장착 (설비진단전문가용)

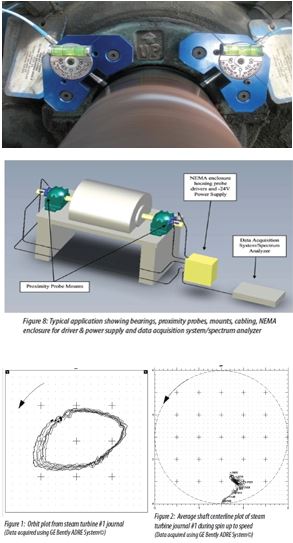

축변위 모니터링은 미리 가공되어 있는 hole에 설치된 변위센서(Proximity probe)에서 읽는 축의 거동을 감시하는 시스템으로서 Bently (GE)의 시스템으로 대형 온라인 진동모니터링의 70%이상을 차지하고 있다. 시스템의 구성요소를 살펴보면 센서는 한 개의 축에 2개의 수직방향으로 이미 설치되어 있기 때문에 축변위(축거동, 직접 진동원인을 측정)를 알고 싶어도 많은 제약이 따르게 된다. 그런데 이 센서를 탈부착식으로 하면 어떨까? 그렇다면 원하는 위치에서 다양한 분석과 측정이 가능하게 됩니다.



변위센서세트 구성 (Made in USA)

탈부착식 변위센서세트 및 축변위모니터링 시스템.

-5 Probe mounts(고정자석브라킷) with Extension brackets (five long & five short), Axial Probe Bracket, bolts, screws, magnets & wrenches -5-ea CTC Pro Proximity Probes (축변위센서) (CTC#DP100101-00-3-91-01-00) -5-ea CTC Pro Probe Drivers (CTC# DD100180-91-00) -Two Each Water Proof Carrying Cases(보관함) with custom foam insert -CTC NEMA enclosure(터미널박스) with AC Power Supply, 5 Ea Probe Drivers DIN Rail Mounted, (Modified by CMS to install 5 Ea BNC Bulkhead Connectors, 5 Ea BNC Cables internally, Power Cord, Carrying Handle, Rubber Feet). -측정DAQ 및 소프트웨어는 별도 보유한 사용자에게 필요한 센서세트임.

추천사유

-      회전체 시스템의 진동원인인 축변위 및 거동을 비접촉으로 직접측정할 수 있음.

-      탈부착이므로 이동하여 원하는 위치에서 측정할 수 있음

-      진단용으로 Bently system이 없어도 변위를 측정할 수 있음

다음의 용도로 사용

-      설비진단, 연구시험 (Motor, Turbine, Pump, Compressor, Roll, Bearing, Fan, Blower, Generator, Paper, Petrochemical, Machine tool, Ship, Cement, Tire 기타 분야)

-      설비관리 (정유 중화학공장, 제지, 전력, 가스, 에너지, 시멘트, 공작기계, 식품제조, 전자생산, 조립생산, 자동차, 조선 관련 사업체)

-      설비진단자격보유자, 전문센터보유사 진동진단분석가, 설비관리 2년이상 준전문가 이상급 활용, 온라인모니터링시스템의 이상진단용. 예측진단팀, 정비팀, Reliability팀, 설비보전팀, 공무팀, 생산지원팀, 시설팀. 설비진단엔지니어링컨설팅사
