45 진동 그래프의 세로축 진폭 단위에 대하여 r공학단위

진동 그래프의 세로축 (진폭 )단위에 대하여 -r공학단위

------------------------------------------------------------------------------------------------------------------------------------

​

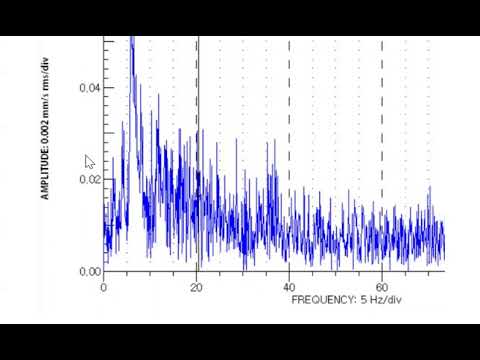

진동을 표현하는 방법은 그래프로 그려내는 것이고 그 것을 해석하는 방법은 X축(가로축)과 Y축(세로축)으로 또는 추가적으로 제3의 축으로 그려내는 것이다. X축은 진동의 빠르기를 표현하는 단위로서 '시간(sec)' 또는 '주파수(frequency, Hz, RPM)'로 표현한다. 어려운 것은 없다. 다만 해석의 편의상 선택할 뿐, 진동을 하나로 표현할 수 있는 것이다. 반면에 세로축은 진동의 크기를 표현하는 '진폭'의 단위로서, 이를 표현할 때에는 많은 규칙을 알고 있어야 한다. 그래야 엔지니어간에 서로 의미를 정확하게 소통할 수 있다. 만약에 축진동을 가속도 G값으로 보아야 한다거나, 구름베어링으로 지지한 펌프의 진동을 변위(마이크로미터)로 측정하여 평가해야한다는 분이 있다면 엔지니어로서 대화하기 곤란하기 때문이다.

​

​

변위, 속도, 가속도 중에 반드시 하나를 선택

​

진동의 세로축은 반드시 3가지중에 하나를 선택하여야 하는데 측정하는 대상체(건물, 사람, 기계)에 따라서 또는 주요주파수(저주파, 고주파)에 따라서 또는 결과의 관심관점(응력, 에너지, 파워)에 따라서 진폭의 단위를 서로 달리하기 때문이다. 공부해 보면 알겠지만 이 단위를 절대로 하나로 통일할 수 없다. 평가를 위한 성문기준, 참조기준, 측정기준 등에 나오는 단위가 각기 다른 단위를 사용하기 때문이다.그리고 무엇보다 대상에 대한 목적과 용도가 다르기 때문이다. 아래의 표를 통해서 변위를 사용할 때는 어떻게 왜 그런지, 가속도의 진폭은 어떤 의미를 가지고 있는지 파악해 볼 수 있다.

​

All copyright 한국CBM(주) written by BISOPE
