0.1Hz 극저주파 진동을 측정한다…진동/상태블랙박스- endaq
철도차량승차감, 철도차량의 사행동(횡방향진동), 자동차의 승차감, 천천히 흔들리는 배(ship) 위의 진동을 측정하려면 어떻게 할까요?
항공기의 난류, 건물의 늦고 큰 진동, 교량의 아주 느릿한 흔들림, 긴 와이어 전선의 갤로핑 등을 측정하고 싶은데 어떻게 할까요?
혹시 피에조 압전 가속도센서로 측정할 수 있다고 생각하시는 것은 아니겠죠? 피에조 압전가속도센서는 3Hz이상의 주파수만 분석이 가능합니다. 그러면 3Hz이하는? -> 피에조 레지스터..
극 초저주파의 가속도를 변환없이 직접 측정하는 방법은 ‘DC형 진동가속도센서’를 사용해야 합니다. 또 고주파 AC진동도 측정하고 싶죠, 그러면 동시에 측정할 수 있는 그런 모듈도 있으면…

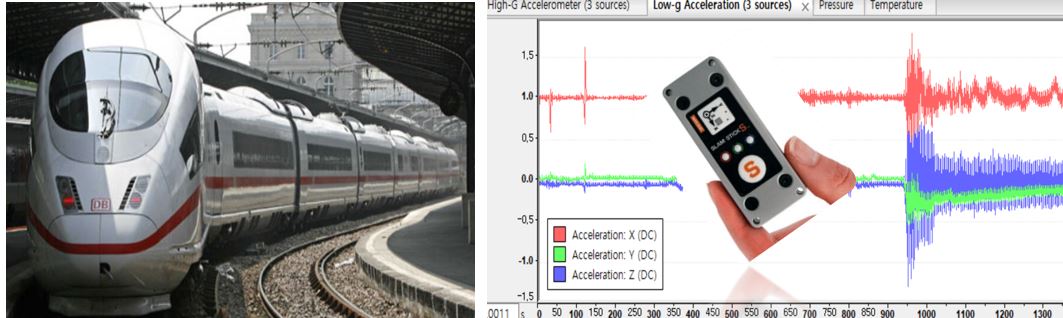

<철도차량, 선박에서 측정한 3축의 진동 시간파형, 진동 DC의 측정>
3Hz 이하도 측정, DC 진동센서 탑재- DATA 블랙박스 ENDAQ
여러 개의 센서로 측정할까요? 기타 온도나 소음, 빛, 경사도, 압력, 위치 정보도 필요하다면? 공간도 협소해서 케이블, DAQ, 다양한 센서의 설치, 전원공급….이러한 것들을 한꺼번에 케이블없이 전원공급도 없이 측정할 수 있는 모듈.
Condition Data 정밀 블랙박스 Endaq
수십개 이상의 진동원인 또는 움직이는 기계로부터 발생하는 진동의 측정은 전원공급, 저장장치, 유선케이블처리, DAQ의 관리 등 측정자체가 매우 어렵습니다.
그런데 센서, DAQ, 밧데리, 저장매체가 동시에 한 모듈에 있는 Endaq Slim Stick은 이 것을 한번에 해결하여 데이타 솔루션을 구할 수 있습니다.
무엇보다도 진동(저주파-MEMS+고주파-Piezo를 동시측정)뿐만아니라 온습도, 압력, 조도, 자이로, 소음, GPS도 함께 가능합니다.
(주의! 본 계측장치는 일반개인용이 아닌 학술연구용입니다. )
대한민국 공식 EADAQ 대리점(병행수입아님, AS, 기술지원)-유센스 (Usens)
More information? -> info@usens.co.kr 02-6476-1233
추가 세부정보-->
https://www.usens.co.kr/default/sub/product/measurement/02.php
www.usens.co.kr
데이터 로거(진동, 온도, 압력, 습도, 자이로, 조도, 옵션-소음, GPS)
- 충격기록계, 환경기록 및 진단 등
- Shock & Vibration 측정 데이터 로거
- 3축 가속도 진동 계측
- * 피에조 가속도 : ±100~2,000g, sampling rate : 20kHz
- * Mems 가속도 : ±40g, sampling rate : 4kHz
- 배터리 용량 : 250~4,000 mAh
- 저장 공간 : 8GB(Sampling rate : 1000Hz 시 연속 12시간 계측)~메모리 및 설정에 따라 2주
- 재질 : 알루미늄 7075, PC
- NIST Traceable Calibration
- 내장 센서 : Gyroscope, magnetometer, pressure, temperature, humidity & light
- hard case
주요기능
- 진동가속도 기록저장
- 20kHz sampling rate
- 3축 Piezo Accelerometer (25-2000G)
- DC MEMS Accelerometer 200G(option)
- 시간기록저장(time stamp), 8GB~, 엑셀 출력
- Trigger기능(수동, 자동)
- Rechargeable battery, USB통신
- 5hr~최대1000hr 기록가능
- 소프트웨어 설정 및 후처리가능 (S/W)
- EMI(MIL-STD-461F)
- Filter 5order low-pass (H/W)
특장점
- 초소형 크기(7.6cm-3cm-1.5cm)
- 간편한 설정(인간편의), 간편한 설치(가벼움), 간편한 관리
- 고성능, 합리적 가격대
- 고주파 측정(PIEZO) 및 저주파 측정(MEMS), 고충격 측정(2000G)
- AC 및 DC측정
- USA
주요용도
- 수송기계연구, 미사일, 항공기, 자동차, 철도차량, 가변속 기계진단.
- 중요설비 및 장비수송, 보험, 택배
- 사고기록 및 진단
- 충격기록계, 환경기록 및 진단 등
https://usens.co.kr/default/sub/product/measurement/02.php
유센스 USENS :: 측정 기술 All IN ONE 솔루션
측정 기술 All IN ONE 솔루션 Universal Sensing Solution 설비 예지보전을 위한 고민을 해결해드리겠습니다. 예지보전, 진동모니터링 상태진단, 진동분석, 계측기기
usens.co.kr
visope 추천 계측시스템
관련 Tag | #MIDE, #endaq, #진동측정, #무선진동, #Edge, #멀티센서, #진동센서, #3축진동, #MEMS, #Piezo, #진동레코더, #rawdata, #raw, #진동블랙박스, #진동분석 |
데이터 로거(진동, 온도 ,압력, 습도, 자이로, 조도, 소음, GPS, wifi)
- 충격기록계, 환경기록 및 진단 등
- #Shock & Vibration 측정 데이터 로거
- 3축 가속도 진동 계측
- * 피에조 가속도 : ±100~2,000g, sampling rate : 20kHz
- * #Mems 가속도 : ±40g, #sampling rate : 4kHz
- 배터리 용량 : 250~4,000 mAh
- 저장 공간 : 8GB(Sampling rate : 1000Hz 시 연속 12시간 계측)~메모리 및 설정에 따라 2주
- 재질 : 알루미늄 7075, PC
- NIST Traceable Calibration
- 내장 센서 : Gyroscope, magnetometer, pressure, temperature, humidity & light
- hard case
주요기능
- 3진동가속도 기록저장
- 20kHz sampling rate
- 3축 #Piezo Accelerometer (25-2000G)
- DC #MEMS Accelerometer 200G(option)
- 시간기록저장(time stamp), 8GB~, 엑셀 출력
- Trigger기능(수동, 자동)
- Rechargeable battery, USB통신
- 5hr~최대1000hr 기록가능
- 소프트웨어 설정 및 후처리가능 (S/W)
- EMI(MIL-STD-461F)
- Filter 5order low-pass (H/W)
특장점
- 초소형 크기(7.6cm-3cm-1.5cm)
- 간편한 설정(인간편의), 간편한 설치(가벼움), 간편한 관리
- 고성능, 합리적 가격대
- 고주파 측정(PIEZO) 및 저주파 측정(MEMS), 고충격 측정(2000G)
- AC 및 DC측정
- USA
주요용도
- 수송기계연구, 미사일, 항공기, 자동차, 철도차량, 가변속 기계진단.
- 중요설비 및 장비수송, 보험, 택배
- 사고기록 및 진단
- 충격기록계, 환경기록 및 진단 등
