Rolling Bearing의 진동문제-4-결함주파수의 원인
------------------------------------------------------------------------------------------------------------------
구름베어링은 고유한 결함주파수 계산공식을 가지고 있다. 이 결함주파수는 미세하더라도 항상 발생하는데 ‘결함’주파수가 아닌 베어링의 ‘고유’주파수라고 부르자고 하기에는 주파수가 일정한 채 고유한 일정하므로 정확히 고유주파수는 아니다. 고유주파수는 실제로 다른 곳에 존재하기 때문이다.
따라서 이 결함주파수를 구름베어링 ‘회전특성주파수’로 바꿔 명칭 하는 것이 더 나은 표현처럼 보인다.

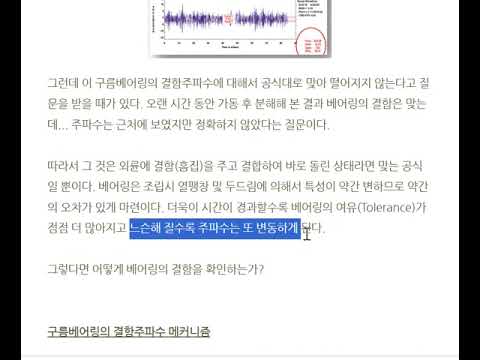

그렇다면 어떻게 베어링의 결함을 확인하는가?
구름베어링의 결함주파수 메커니즘
베어링의 결함은 주파수나 시간파형(Waveform)의 패턴으로 확인한다.
패턴(Harmonic, Sidebands)으로 확인했는데 베어링의 정보가 정확하지 않으며 10Hz이내의 오차가 있다면 베어링의 결함으로 판단해도 무난할 것으로 판단된다. 이 결과가 대부분이기 때문이다.
구름베어링은 거동주파수를 가지고 있다.
이 주파수는 회전주파수와 관련이 있으나회전수의 정수배(Harmonics, Synchronous)로 맞아 떨어지지 않는다. 또한 베어링의 고유주파수(Natural frequency)도 존재하는데 대체로 구름베어링의 결함주파수의 10배 이상의 고주파에서 존재하므로 이 주파수군에 가까울수록 베어링의 진폭은 점점 더 커지게 된다.
따라서 초기 결함 시에는 극 고주파인 음향방출(AE)에 의한 초음파로 읽어 들이기가 더 쉬우며 Looseness현상과는 달리 베어링의 결함이 심화될 경우 고주파에서 심한 측대파(Sidebands)가 더해지면서 아래의 저주파 대역으로 번지게 되는 패턴을 가진다.
이 때 만약 그 영향이 1x TS까지 미칠 경우에는 베어링을 교체해야 할 시점이라고 간주할 수도 있다.
All copyright 한국CBM written by BISOPE , vs72@naver.com, 070-4388-0415, www.kCBM.kr
