 Imbalance -Spectrum & Waveform

Imbalance는 진동문제 중에서 가장 많은 이유가 되는 기계의 병명이다. 우선 스펙트럼 분석은 이렇다. 우선 스펙트럼그래프 상에서 확인해 보면, 현재 회전기계의 진동문제 중 질량불평형이 주요 문제일 때, 1×TS(Turning speed)가 가장 크게 나타난다. 이 주파수는 회전하는 모든 기계에서 관찰되는 것이므로 ......

https://contents.premium.naver.com/bisope/visope/contents/250205071659342ay



Imbalance(질량불평형)-4-그래프 분석

Imbalance(질량불평형)-4-스펙트럼의 분석 --------------------------------------------------------------------------------------------------------------------------

contents.premium.naver.com

​

상태 모니터링시스템의 구성요소별 분류

모니터링시스템의 기본적인 구성요소는 측정, 신호처리알고리즘, 진단과 알람 그리고 추이와 예측으로 구분할 수 있다. 이중에서는 일부 로봇이 또는 인공지능(AI)이 수행이 가능한 것도 있고 아직 그렇지 않은 것도 있다.각 요소에 맞추어 그 사용하는 곳은 어느 곳인지 온라인/오프라인을 구분하지 않았다...

https://contents.premium.naver.com/bisope/visope/contents/250210062436087nq



상태 모니터링시스템의 종류

상태 모니터링시스템의 종류 --------------------------------------------------------------------------------------------------------------------------- 유지보수의 최적화와

contents.premium.naver.com

​

Big data & AI & Robot but Big signal

우선 ‘빅시그널’이라는 말은 여기서 처음 사용하는 용어임을 말한다. 그래서 빅데이타를 포함한 위의 네 가지 단어를 예로 그 용어의 정의를 이해하고 표현하기위하여 다음의 실사례로 설명하였다. 1. 로봇에 센서를 장착하여 구조를 이동하거나 정지작업을 수행한다. 2. 센서는 아날로그 신호를 측정하고 전문가 특성화 알고리즘이 장착된 DAQ를 통해서 디지털데이타로 거듭난다.....https://contents.premium.naver.com/bisope/visope/contents/250210094601502cc



빅데이터, 인공지능, 로봇 그러나 빅시그널

빅데이터, 인공지능, 로봇 그러나 빅시그널 ------------------------------------------------------------------------------------------------------------------------- 인공지능

contents.premium.naver.com

​

초음파는 사람의 귀로 듣지 못하는 영역일 뿐

진동(Vibration)인가? 소리(Sound)인가?는 매질인 고체와 공기를 비교하는 것으로 쉽게 구분할 수 있습니다. 그러나 초음파(Ultrasonic)는 매질의 차이가 아니므로 '주파수'라는 개념을 별도로 알고 있어야 합니다. 주파수는 초당 반복수를 의미하는데 만약 회전하는 물체라면 'RPM에 60을 나눈 값'과도 같습니다. ..

https://contents.premium.naver.com/bisope/visope/contents/250213081451314ut



생진소시리즈5- 초음파, 사람이 아닌 영역

생진소시리즈5- 초음파, 사람이 아닌 영역 들리지 않는 소음과 진동이 있습니다. 이 것을 이용하여 곤충과 동물들은 위험의 피하고 서로 통신할 수 도 있지요. 그렇다면 이 것은 어떤 다른 영역으로 생각됩니다. 인간의 감각만으로는 결코 들을 수 없고 느낄 수도 없는 영

contents.premium.naver.com

​

#초음파, #음향방출, #Imbalance, #unbalance, #big data, #big signal, #AI, #robot, #상태모니터링시스템, #진동모니터링, #모니터링, #언발란스, #질량불평형, #스펙트럼, #주파수

7 축;shaft;로터;Rotor회전자의 결함 총정리

축;shaft;로터;Rotor(회전자)의 결함 총정리

-----------------------------------------------------------------

1X TS라 함은, 회전자의 회전수(turning speed) 와 일치하는 첫번째 조화주파수(harmonic frequency)를 말한다. 회전자는 진동을 발생시키는 3요소중의 하나인 원심력이 발생되는 개체로서 고정자와 한 쌍으로 모터의 경우 고정자는 전기를 제공하며 회전자는 동력을 생산한다. 이 회전자에 관련된 결함은 대체로 위의 1X TS와 관련이 있으나 세부적으로 여러 가지 문제로 설명할 수 있으며 단순히 로터의 문제이다라고 표현하기 보다 로터의 상태가 질량불평형인지 또는 휨인지 등으로 표현할 수 있어야 한다.

로터의 결함에 의한 회전기계의 이상진동과 대책

로터에 관련된 결함들은 대체로 운전속도 주파수(1X TS) 에서 높은 진동을 보인다.  이는 결함을 정확히 분석하기 위해서는 더 정밀한 해석이 수행되어야 한다는 것을 의미한다. 다음 표는 로터결함에 대한 진동현상과 그 대책을 정리해 놓은 자료로서 참조하기 바란다.



All copyright  한국CBM(주)  written by BISOPE , vs72@naver.com, 070-4388-0415,  www.kCBM.kr

[한국CBM(주)-진단모니터링 - 홈] 상태측정분석, 특성화 모니터링시스템, CBM진동...

분석진단(진동소음)기술컨설팅+CBM모니터링시스템+교육

www.kCBM.kr

Iso18436-2 진동전문가 자격문제 샘플 210403

 Iso18436-2 진동전문가 자격문제 샘플 210403

-------------------------------------------------------------------------------------

1-1.  다음 중 질량불평형(unbalance)의 물리적 원인으로 볼 수 없는 것은?

①       회전부분의 주물 내 기포 (캐비테이션)

②       베어링의 결함 및 윤활불량

③       열이나 기계적 변형-회전축의 열적 굽힘

④       키와 키홈 등과 같이 축의 비대칭(Asymmetry)

⑤       기계의 허용하는 오차 범위 안에서의 조립 에러



1-2.  다음 중 질량불평형(Imbalance)에 대한 설명으로 맞지 않는 것은?

①      축(shaft)중심(회전중심)과 무게중심이 서로 같지 않아서 발생하는 편심량(e, r)에 기인한다.

②      질량이 한쪽으로 쏠리거나, 부착된 질량이 갑자기 이탈되거나, 축심이 어긋나있는, 편심된 경우가 질량불평형의 예로 들 수 있다.

③      편심량과 질량 그리고 회전속도는 원심력을 발생시키고 이 원심력은 속도보다 질량에 더 크게 좌우된다.

④      원심력을 원점을 중심으로 구속하므로 싸이클이 반복하는 진동(Vibration)이 발생한다.

⑤      언발란스 U는 다음과 같이 정의된다. U = mr [g mm]  (ISO1940)



1-3.  다음 중 정적발란싱(Static)과 동적발란싱(Dynamic)을 구분하는 요소는 무엇인가?

①    회전자의 무게

②    회전자의 속도

③    고정자의 위치와 공극(air gap)

④    회전자의 비틀림

⑤    하우징과의 위상

All copyright  한국CBM(주)  written by BISOPE , vs72@naver.com, 070-4388-0415,  www.kCBM.kr

키워드	진동, 설비진단, 발란싱, 질량불평형







문제	답	난위도1-5	해설
1	2	3
2	3	3	편심량과 질량 그리고 회전속도는 원심력을 발생시키고 이 원심력은 질량보다 속도에 더 크게 좌우된다
3	4	4	회전자의 비틀림은 발란싱 각 평면의 위상차를 유발하며 동일한 질량의 가감으로 제측 또는 제어할 수 없다.
4





진동문제 원인 10대 순위

진동문제의 원인 10대 순위

--------------------------------------------------------------------

기계, 회전기계, 전기기계, 구조, 건물을 모두 통틀어서 진동문제는 작건 크건 간에 피해를 발생시키고 있고 그 원인의 해결은 때로는 불가능할 수도 있는 경우가 많다. 그리고 그 원인을 정확히 알 수 있는 방법은 역시 쉽지 않은 분야이므로 우리는 정확하게 찾아서 올바른 대책을 수립하는 것이 전문가로서의 사명이라 하겠다. 다양한 진동의 원인을 정의하기는 어렵지만 그래도 그 원인을 크게 정리하여 10가지로 요약해 본다.

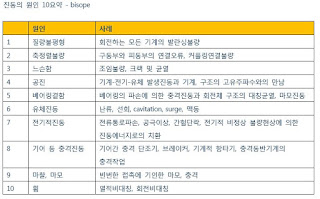

주요 진동원인 10

진동의 원인 10요약 - bisope

	원인	사례
1	질량불평형	회전하는 모든 기계의 발란싱불량
2	축정렬불량	구동부와 피동부의 연결오류, 커플링연결불량
3	느슨함	조임불량, 크랙 및 균열
4	공진	기계-전기-유체 발생진동과 기계, 구조의 고유주파수와의 만남
5	베어링결함	베어링의 파손에 의한 충격진동과 회전체 구조의 대칭균열, 마모진동
6	유체진동	난류, 선회, cavitation, surge, 맥동
7	전기적진동	전류통로파손, 공극이상, 간헐단락, 전기적 비정상 불량현상에 의한 진동에너지로의 치환
8	기어 등 충격진동	기어간 충격 단조기, 브레이커, 기계적 항타기, 충격동반기계의 충격작업
9	마찰, 마모	빈번한 접촉에 기인한 마모, 충격
10	휨	열적비대칭, 회전비대칭

All copyright  한국CBM(주)  written by BISOPE , vs72@naver.com, 070-4388-0415,  www.kCBM.kr

키워드	질량불평형, 설비진단기본용어, 1X, 스펙트럼, 진동, 공진, 축정렬불량
