P4 - 축진동과 케이싱진동

 https://youtu.be/OtoZwTmV6rs



Shaft & Casing, Housing vibration monitoring (축변위진동과 베어링하우징진동)

회전기계의 진동발생은 축이 회전하면서 가진력(원심력)이 발생하여 출발한다. 따라서 축의 진동을 직접 측정하면 가장 좋은데(축진동 측정방법) 이 방법에는 기술적인 한계가 있다. 그래서 축의 진동이 베어링을 타고 베어링의 하우징 또는 케이싱에 전달되는 곳을 측정하는 방법을 많이 사용하는데 이 것을 보편적으로 ‘베어링하우징진동’ 또는 ‘케이싱진동’이라고한다. 이 차이를 정리하였다.

#모니터링, #CMS, #VMS, #온라인 모니터링시스템, #진동모니터링, #축진동 모니터링, #진동센서, #피에조센서, #진동교육, #설비진단교육, #위험속도, #공진분석, #진동진단, #진동측정, #3축진동

*무료 기술자료 -> https://contents.premium.naver.com/bisope/visope

**기술자료 목차보기-> https://blog.naver.com/vs72/223449268106



(실증)철도, 공작기계, 프레스, 회전기계 감시 무선 진동온도센서 모니터링(브로드센스 Broadsens & CBM)



철도차량, 공작기계, 회전기계, 프레스 감시 무선 진동온도센서 모니터링(BS Broadsens & CBM)

-------------------------------------------------------------------------------------------------------------------

철도차량, 공작기계 및 프레스, 회전기계들을 위한 진동온도감시 모니터링시스템은 매우 효율적인 생산보조 장치의 역할을 수행하고 있다.

이와 같이 소규모 다품종생산을 핵심으로 하는 Industry40에서는 스마트팩토리의 개념과 아울러 설비수명을 예지한다는 측면의 PHM이론이 있어 연구가 한창 진행하고 있다. 모두 산업현장의 일선에서 최고의 생산효율극대화 알고리즘을 찾는 분야이다.

목표는 도구로 완성된다. 그래서 무선방식의 데이터수집은 하드웨어상의 제한만 없다면 최상의 솔루션임에는 틀림없다.

철도차량, 공작기계용, 회전기계용 진동 온도 감시용 무선 모니터링은 매우 효율적인 생산보조 장치로…

 broadsens-유센스, 한국CBM

Wireless 무선 CBM sensor BS broadsens

어떠한 물리적인 상태신호를 보고 기계 또는 구조의 상태를 판단하는 것엣 우선 무선의 필요함을 인식하였지만 밧데리에서 제한이 있고 진동신호는 많은 결함신호를 포함하고 있기 때문에 적은 신호의 데이터(RMS)는 만족스럽지 않다.

또한 고장의 특성인자(Feature)를 찾는 방법은 전문가 또는 인공지능이 가능한 영역이지만 여기까지에 다다르기 위해서는 많은 종류의 센서가 필요했다.

공작기계, 조립생산기계, 프레스 등 중견중소사업장의 중요생산기계를 위해서도… 데이타를 아주 획기적으로 감시하는 방법이 있다면 어떨까?

.. 진동의 관찰이 필요한 위치에 진동신호( 3축센서와 온도연동)를 붙이고 사무실에서 그 상태를 지속적으로 확인하는 그런 간편한 방법! 이러한 IoT장치를 이용하여 Big data를 만지면 되는..

제품, 시스템 문의--> info@usens.co.kr 02-6476-1233

추가 세부정보--> https://www.usens.co.kr/default/sub/product/monitoring/01.php

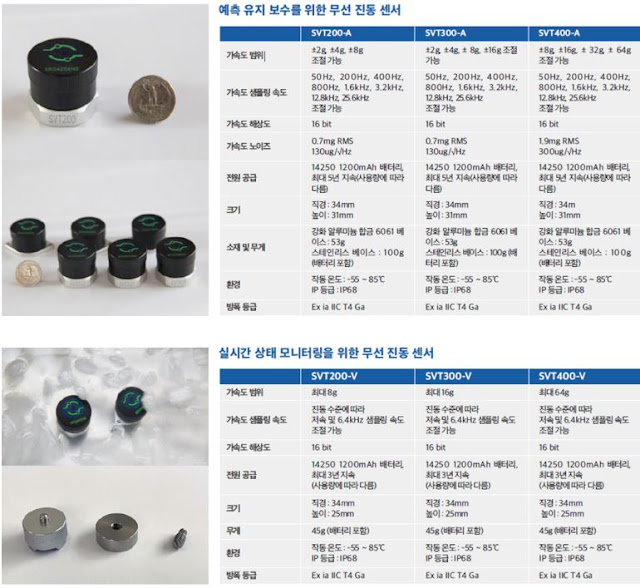

주요기능

- Raw data 전송방식 또는 Trend 파라미터 전송방식 오픈소스 게이트웨어

- 진동가속도(3축센서 +접촉온도 -40~80℃)

- Max 샘플링(~25.6kHz)

- Max 진폭(~64G)

- 무선 Wireless (2.4Ghz, 300m)

- Gateway에 센서 IP할당방식

- Battery (건전지교체후: 수개월(25.6kHz) ~1년(200Hz)~ Max 5년)

- FFT, Realtime, alarm설정

- IP67방수

특장점

- 리눅스기반 보드 FFT내장 게이트웨이(원하는 데이터를 무선으로 추출, 원하는대로 전송 및 저장할 수 있음)

- 실시간 원본시간파형 전송무선통신

- 건전지 밧데리와 탁월한 무선성능, 센서설치 간편

- 특성화모니터링가능(기본적 특성화 진단 파라미터 탑재)

- 합리적 가격대, 필요시 지속적 추가구매

- 자유로운 저장방식선택(오픈소스-à개인 데이타베어스, 클라우드, 기타)

- 고주파 측정가능 3축진동센서+ 접촉표면 온도 동시

용도

- 모니터링시스템구축용(중요기계 및 설비, 건물, 구조, 생산 상태기반모니터링), 진동분석전문가용, PHM연구용

- 설비진동관리, 생산, 품질관리 (공작기계, 식품제조, 전자생산, 조립생산, 자동차, 조선 관련 사업체 정유 중화학공장, 제지, 전력, 가스, 에너지, 시멘트 외)

- 온라인모니터링시스템의 이상진단용. 생산관리팀, 품질관리팀,예측진단팀, 정비팀, 설비보전팀, 공무팀, 생산지원팀, 시설팀. 설비진단엔지니어링컨설팅사, 설비진단자격보유자, 전문센터보유사 진동진단분석가, 설비관리 2년이상 준전문가 이상급 활용

관련 키워드

#무선진동센서, #진동계측기, #진동컨설팅, #설비진단, #무선센서, #진동가속도센서, #소음센서, #무선계측, #무선모니터링, #진동진단, #cbm, #phm,#무선진동센서, #3축진동센서, #3D진동, #진동온도센서, #FFT, #진동모니터링, #브로드센스, #broadsens, #진동모니터링, #철도진동, #발전소진동모니터링, #기계진동모니터링, #건물진동모니터링, #주파수모니터링, #무선센서, #주파수, #VMS

Recommend by https://blog.naver.com/vs72
